DR-5520水溶性淬火劑是一種環保型水溶性淬火介質，具有較高的高溫，中溫以及低溫冷卻速度，適用于低碳鋼、低碳合金鋼和中碳鋼等整體淬火。

DR-5520水溶性淬火劑適用于較低淬透性的碳素鋼及形狀簡單、尺寸較大的低合金鋼的整體或感應淬火。

水溶性淬火劑DR-5520特點

1. DR-5520水溶性淬火劑蒸汽膜階段短，高溫冷速極快，可迅速躲過C曲線的鼻尖；
2. 調整淬火液的濃度，可獲得不同的冷卻速度；
3. 淬火工件光亮且有短期防銹作用，可不清洗直接回火；
4. 無油煙、不燃燒、無火災危險，改善勞動環境，是環保型產品。

水溶性淬火劑DR-5520技術參數

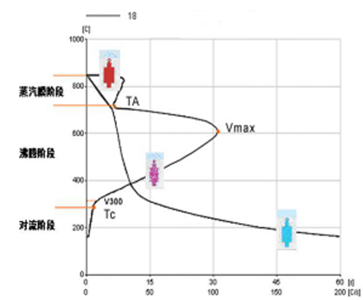

水溶淬火劑工作原理

DR-5520屬鹽類水溶性淬火介質，與水完全互溶，使工件周圍的蒸氣膜迅速破裂，縮短了蒸氣膜冷卻階段，提高了特性溫度。因此與自來水相比，DR-5520水溶性淬火介質具有更深的淬硬層，提高了冷卻的均勻性，防止軟點的產生，同時能夠減小開裂、變形的風險。

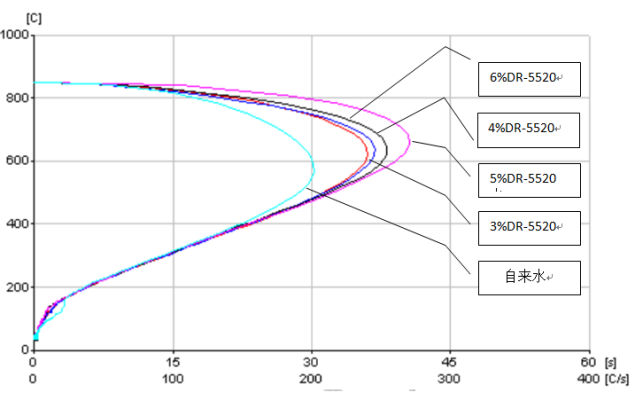

水溶性淬火劑DR-5520冷卻特性曲線

淬火劑使用規范及維護管理

理想的溶液使用溫度20～40℃，應不高于55℃。為了確保產品質量的穩定性，建議將淬火溫度控制在盡量窄的范圍內。槽液淬火前后的溫升也一般不要大于10℃。適宜配備冷卻循環散熱成套裝置。如冬天室溫過低，淬火前應考慮加熱槽液或適當提高濃度。

為了獲得盡可能一致的淬火冷卻效果，應對槽液進行連續攪動。泵循環、螺旋漿攪拌以及噴嘴等均可使用，根據現場不同情況選用。

淬火劑冷卻特性

冷卻特性是淬火油重要的性能。熱處理淬火油冷卻性能的好壞影響到淬火零件的質量，良好的冷卻性能可保證淬火后的零件具有一定的硬度和合格的金相組織，可以防止零件變形和開裂。

目前我國有三個并列的標準方法檢測淬火油的冷卻性能，分別是機械行業標準JB/T7951、國際標準ISO9950和石化行業標準SH/T0220。

我國已于2004年修訂了原JB/T7951標準（JB/T7951：1995是采用銀探頭方法），新修訂的JB/T7951：2004標準已等效采用了ISO9950：1995國際標準。

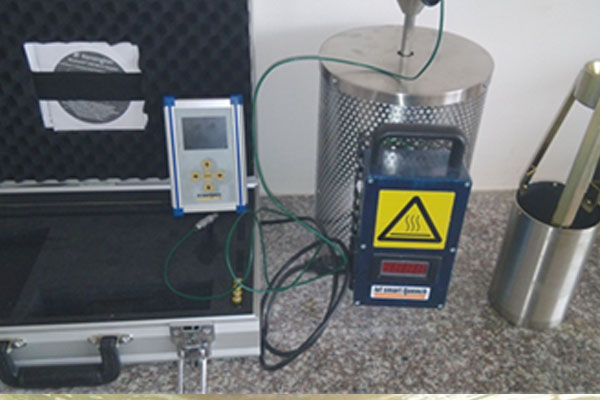

南通德潤工業介質技術公司目前采用ISO9550標準，本公司采用進口Smart Quench 2型IVF冷速儀。

包裝存儲
